綜合布線
系統概述
所謂綜合布線系統是指按標準的、統一的和簡單的結構化方式編制和布置各種建筑物(或建筑群)內各種系統的通信線路，包括網絡系統、電話系統、監控系統、電源系統和照明系統等。因此，綜合布線系統是一種標準通用的信息傳輸系統。
綜合布線系統是智能化辦公室建設數字化信息系統基礎設施,是將所有語音、數據等系統進行統一的規劃設計的結構化布線系統，為辦公提供信息化、智能化的物質介質，支持將來語音、數據、圖文、多媒體等綜合應用。
系統組成

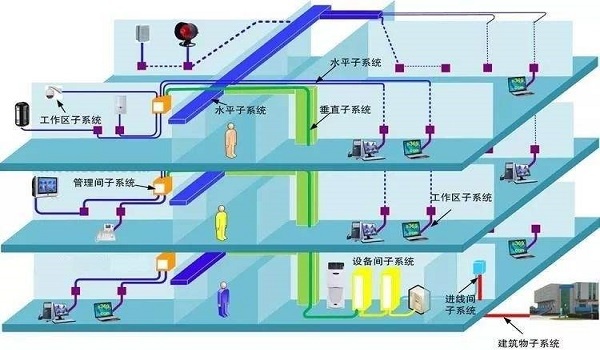

綜合布線系統的基本結構是星形的，根據GB 50311標準，綜合布線系統可劃分成七個子系統：工作區子系統、配線(水平)子系統、干線(垂直)子系統、設備間子系統、進線間子系統、管理子系統、建筑群子系統。
工作區：一個獨立的需要設置終端設備（TE）的區域可劃分為一個工作區。工作區應由配線子系統的信息插座模塊（TO）延伸到終端設備處的連接纜線及適配器組成。
配線子系統：配線子系統應由工作區的信息插座模塊、信息插座模塊至電信間配線設備（FD）的配線電纜和光纜、電信間的配線設備及設備纜線和跳線組成。
干線子系統：干線子系統應由設備間至電信間的干線電纜和光纜，安裝在設備間的建筑物配線設備（BD）及設備纜線和跳線組成。
建筑群子系統：建筑群子系統應由連接多個建筑物之間的主干電纜和光纜，建筑群配線設備（CD）及設備纜線和跳線組成。
設備間：設備間是在每幢建筑物的適當?shù)攸c進行網絡管理和信息交換的場地。
進線間：進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。
管理：管理應對工作區、電信間、設備間、進線間的配線設備、纜線、信息插座模塊等設施按一定的模式進行標識和記錄。
智能建筑與智能建筑園區的綜合布線設計，應根據建筑物類型及區域功能的實際需要，劃分多個工作區，工作區面積需求可參照GB50311相關建議，且每一個工作區信息插座模塊的數量不宜少于2個，并滿足各種業務的需求。當采用光纖信息插座時，光纖信息插座的數量不宜少于2芯。光纖至工作區域滿足用戶群活大客戶使用時，光纖芯數至少應有2芯備份，按4芯水平光纜配置。
綜合布線系統應能滿足所支持的數據系統的傳輸速率要求，并應選用相應等級的纜線和傳輸設備。
綜合布線系統應能滿足所支持的電話、數據和電視系統的傳輸標準要求。
綜合布線系統工程設計,選用的電纜、光纜、各種連接電纜、跳線，以及配線設備等所有硬件設施,均應符合ISO/IEC 11801：2010國際標準的各項規定，確保系統指標得以實施。
綜合和線系統應設置漢顯計算機信息管理系統。人工登錄與綜合布線系統相關的硬件設施的工作狀態信息,這些狀態信息包括：設備和纜線的用途和使用部門、組成局域網的拓撲結構、傳輸信息速率、終端設備配置狀況、占用硬件編號和色標、鏈路的功能和各項主要特征參數、鏈路的完好狀況和故障記錄等內容。還應登錄設備位置和纜線走向內容以及建筑物名稱、位置、區號、樓層號和房間號等內容。
在系統設計時，全系統所選的纜線、連接硬件、跳線、連接線等必須與選定的類別相一致。如采用屏蔽措施時,則全系統必須都按屏蔽設計，需要保持屏蔽的連續性。
